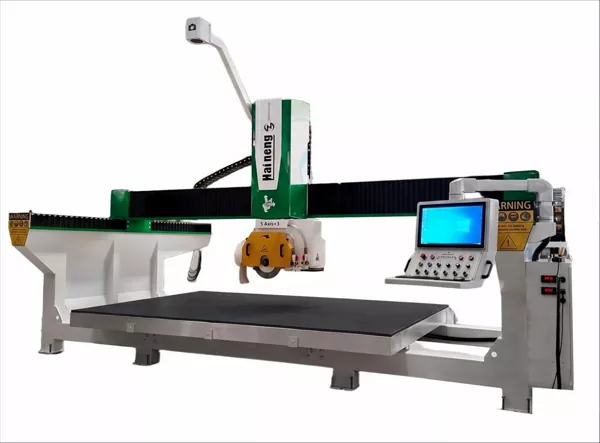

HTQ700GLFerăstrău cu punte CNC cu 5 axeeste conceput pentru procesatoarele de pietre care au nevoie de mai multă flexibilitate decât o configurație convențională de tăiere dreaptă. Cu control CNC, programare de import CAD, mișcare reglabilă a capului de tăiere și o structură sudată rezistentă, mașina acceptă o gamă largă de aplicații de tăiere și modelare a pietrei.
Ce poate face ferăstrăul cu pod CNC cu 5 axe HTQ700GL?
Nu orice proiect de piatră are un contur dreptunghiular. Blaturile de bucătărie, blaturile de chiuvetă de baie, componentele arhitecturale și piesele decorative din piatră pot necesita margini înclinate, profile curbe sau piese cu formă personalizată.
HTQ700GL acceptă o varietate de operațiuni de tăiere și profilare, inclusiv:
- Tăiere dreptă și înclinată:Prelucrați plăcile de piatră și tăiați piesele la unghiuri adecvate.
- Tăiere în formă personalizată:Produceți forme rotunde, ovale, în formă de evantai, poligonale, în formă de diamant și alte forme neregulate.

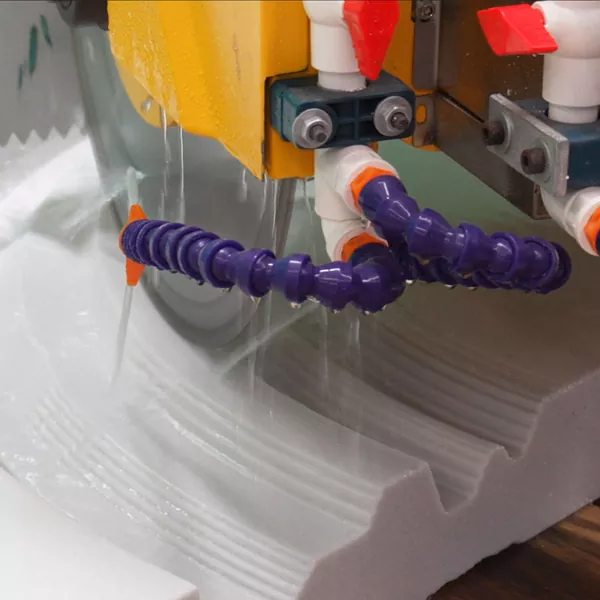

- Profil curbat:Urmați contururile drepte și curbate pentru componentele decorative adecvate din piatră.
- Tăierea canelurilor:Creați caneluri drepte, înclinate și în stil grilă pentru aplicații adecvate.
- Teșirea și modelarea marginilor:Utilizați mișcarea reglabilă a capului de tăiere pentru a îndeplini diferite cerințe de proiectare.
Specificațiile mașinii enumeră rotația axei C de la 0 la 360 de grade și mișcarea axei A de la 0 la 90 de grade. Masa de lucru are un interval de înclinare maxim specificat de la 0 la 85 de grade.
Aceste game de mișcare oferă producătorilor mai multe opțiuni atunci când planifică lucrări personalizate. Capacitatea reală de prelucrare depinde de material, dimensiunile piesei de prelucrat, configurația lamei, sculele și metoda de tăiere selectată. Pentru lucrări solicitante sau neobișnuite, cereți furnizorului să confirme configurația și să organizeze un test de tăiere eșantion.
Aplicații în fabricarea blatului și a pietrei
Blaturi pentru bucătărie și baie
Producția de blat implică adesea mai mult decât dimensionarea unei plăci. În funcție de design, o lucrare poate necesita margini înclinate, deschideri pentru chiuvetă, găuri pentru robinet sau caneluri de drenaj.
HTQ700GL acceptă operațiuni de tăiere și profilare. Cu atașamentul opțional pentru freza și sculele adecvate, mașina poate fi configurată și pentru sarcini suplimentare de prelucrare, inclusiv pentru frezarea deschiderilor pentru chiuvetă și robinet, caneluri de drenaj și margini de blat. Lustruirea necesită roți de șlefuit și unelte adecvate.
Pentru atelierele care procesează atât blaturi standard, cât și modele personalizate, această configurație poate ajuta la aducerea mai multor operațiuni adecvate pe o singură mașină. Confirmați echipamentul opțional și uneltele necesare înainte de a comanda.
Prelucrare granit și marmură
Atelierele de granit și marmură manipulează adesea produse cu grosimi, contururi și cerințe de finisare diferite. HTQ700GL este potrivit pentru evaluarea aplicațiilor, cum ar fi componente de piatră modelată, tăieturi unghiulare și profile decorative.
Intervalul de diametru specificat al lamei este de 350 până la 700 mm. Diametrul maxim al lamei nu trebuie tratat ca adâncime maximă de tăiere. Adâncimea de tăiere realizabilă și condițiile de lucru recomandate depind de configurația mașinii, lama selectată și materialul.
Tigla și piatră prelucrată
Plăcile de format mare și produsele din piatră prelucrată pot necesita trasee de tăiere planificate și tratamente specifice pentru margini. HTQ700GL utilizează controlul CNC și programarea de import CAD pentru a sprijini operațiuni programate pentru materiale adecvate și design de piese.
Înainte de a procesa materiale necunoscute, confirmați cu furnizorul compatibilitatea lamei, suportul piesei de prelucrat, setările de avans și calitatea necesară a muchiei finite.
Programare import CAD și operare CNC
Programarea este o considerație importantă atunci când un atelier de piatră se ocupă de diferite forme ale pieselor și desene ale clienților. O mașină cu capacitate extinsă de mișcare este cea mai utilă atunci când operatorii pot pregăti traseele de tăiere necesare într-un mod repetabil.

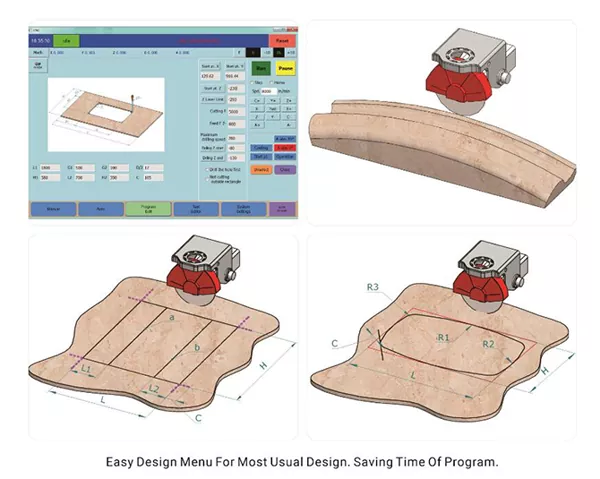

HTQ700GL utilizează controlul CNC și programarea de import CAD. Documentația produsului descrie o interfață cu ecran tactil concepută pentru a simplifica operarea și un sistem care poate genera grafică din datele introduse.
Un flux de lucru tipic implică pregătirea desenului, importarea datelor CAD compatibile, verificarea cerințelor de procesare, configurarea materialului și a sculelor și verificarea lucrării înainte de începerea procesării automate.
Această abordare este relevantă pentru atelierele care primesc în mod regulat desene personalizate sau repetă producția de piese similare. Înainte de a cumpăra HTQ700GLFerăstrău cu punte CNC cu 5 axe, confirmați formatele de fișiere CAD acceptate, cerințele software și aranjamentele de formare a operatorilor.
Structură rezistentă și componente de mișcare
Construcția mașinii este un alt factor de luat în considerare atunci când alegeți echipamente pentru producția obișnuită. HTQ700GL utilizează o structură sudată integrală rigidă. Componentele sale de mișcare documentate includ șine liniare, șuruburi cu bile, angrenaje elicoidale, reductoare planetare de înaltă precizie și un sistem servo.
Mașina are un motor principal specificat de 22 kW și o gamă de viteze de la 0 la 6.000 rpm. Puterea totală instalată a mașinii este de 33 kW.
Aceste specificații oferă un punct de plecare util pentru compararea echipamentelor. Cu toate acestea, viteza de tăiere, calitatea muchiei finisate și producția depind de factori precum lama selectată, caracteristicile materialului, adâncimea de tăiere, setările de avans și configurarea operatorului.
Specificații tehnice HTQ700GL
Următoarele cifre se bazează pe documentația de produs a producătorului. Conversiile imperiale sunt aproximative.
| Caietul de sarcini | HTQ700GL |
|---|---|
| Tip mașină | Ferăstrău cu punte monobloc cu 5 axe CNC |
| Sistem de control | CNC |
| Metoda de programare | import CAD |
| Diametrul lamei | 350–700 mm (13,8–27,6 inchi) |
| Puterea motorului principal | 22 kW (aproximativ 29,5 CP) |
| Gama de viteze | 0-6.000 rpm |
| Deplasarea pe axa X | 3.800 mm (149,6 inchi) |
| Cursarea axei Y | 2.400 mm (94,5 inchi) |
| Deplasare pe axa Z | 500 mm (19,7 inchi) |
| Rotirea axei C | 0–360° |
| Mișcarea pe axa A | 0–90° |
| Înclinare maximă a mesei de lucru | 0–85° |
| Dimensiunile mesei de lucru | 3.600 × 2.200 mm (141,7 × 86,6 inchi) |
| Putere totală | 33 kW (aproximativ 44,3 CP) |
| Greutate brută | 5.000 kg (aproximativ 11.023 lb) |
| Dimensiuni de gabarit | 5.800 × 3.400 × 3.600 mm (aproximativ 19,0 × 11,2 × 11,8 ft) |
Notă de instalare:Dimensiunile de gabarit nu reprezintă spațiul total de funcționare necesar în jurul mașinii. Confirmați alimentarea cu energie electrică, accesul la șantier, condițiile podelei, spațiul de încărcare, spațiul de întreținere și cerințele de instalare înainte de a pregăti atelierul.
Este HTQ700GL potrivit pentru atelierul dvs.?
Mașina potrivită depinde de lucrările pe care le comandă clienții tăi. Un atelier axat pe dimensionarea plăcilor dreptunghiulare poate avea cerințe diferite față de unul care realizează în mod regulat piese de blat personalizate sau profile neregulate de piatră.
HTQ700GL poate merita luat în considerare dacă magazinul dvs.:
- Prelucrează tăieturi unghiulare, contururi curbate sau piese de piatră personalizate.
- Necesita control CNC și programare de import CAD pentru lucrări bazate pe desen.
- Funcționează cu granit, marmură, piatră prelucrată, țiglă sau alte materiale de construcție compatibile.
- Dorește să evalueze operațiunile de frezare opționale pentru aplicații adecvate de blat.
- Are spațiul și capacitatea electrică necesare mașinii.
Înainte de a lua o decizie de cumpărare, pregătiți mai multe desene reprezentative. Includeți o lucrare de tăiere standard, o tăietură în unghi și un profil neregulat. Solicitați furnizorului să confirme configurația, instrumentele și metoda de procesare adecvate pentru fiecare lucrare.
Ce să verificați înainte de a solicita o cotație
Material și grosime
Identificați materialele pe care le procesați cel mai des și furnizați atât grosimea tipică, cât și cea maximă a piesei de prelucrat. Materiale diferite pot necesita lame și condiții de lucru diferite.
Dimensiunile piesei și cerințele de tăiere
Distribuiți lungimea, lățimea, grosimea, unghiurile necesare și detaliile profilului obișnuite. Acest lucru ajută furnizorul să evalueze dacă cursa mașinii și configurația propusă sunt adecvate.
Instrumente și funcții opționale
Specificați dacă lucrările dvs. necesită tăiere dreaptă, tăiere în unghi, profile personalizate, caneluri, frezare sau lustruire. Confirmați care funcții necesită echipament opțional, în loc să presupuneți că fiecare operație este inclusă în configurația standard.
Software și condiții de fabrică
Furnizați desene CAD reprezentative și confirmați formatele de fișiere compatibile. Verificați, de asemenea, accesul la mașină, spațiul de instalare disponibil, cerințele electrice și spațiul de întreținere.
Asistență post-vânzare
Întrebați despre îndrumări de instalare, instruire pentru operator, piese de schimb, documentație de întreținere și suport tehnic. Aceste detalii ar trebui revizuite împreună cu specificațiile mașinii și prețul de achiziție.
Întrebări frecvente
Ce materiale poate procesa HTQ700GL?
Documentația produsului enumeră plăci, plăci, marmură, piatră artificială, granit, produse din ciment și alte materiale de construcție pentru aplicații adecvate de tăiere și modelare. Confirmați compatibilitatea pentru materialul și grosimea dumneavoastră specifice înainte de a comanda.
HTQ700GL suportă tăierea în unghi?
Da. Mișcarea specificată a axei A este de 0–90°, iar rotația axei C este de 0–360°. Masa de lucru are un interval de înclinare maxim specificat de 0–85°. Solicitați furnizorului să verifice configurația necesară pentru lucrarea dorită.
Poate mașina să proceseze deschiderile chiuvetei și canelurile de drenaj?
Aceste sarcini de prelucrare suplimentare pot fi susținute cu atașamentul opțional pentru freza și cu scule adecvate. Confirmați atașamentul, instrumentele și configurația necesară atunci când solicitați o ofertă.
Cum este programată mașina?
Metoda de programare specificată este importul CAD. Formatele de fișiere acceptate și cerințele software trebuie confirmate cu furnizorul.
Care este diametrul maxim al lamei?
Intervalul de diametru specificat al lamei este de 350–700 mm, aproximativ 13,8–27,6 inchi. Această cifră nu stabilește prin ea însăși adâncimea maximă de tăiere.
Cât spațiu necesită mașina?
Dimensiunile totale enumerate sunt 5.800 × 3.400 × 3.600 mm. Poate fi necesar spațiu suplimentar pentru manipularea materialelor, operare, întreținere și acces în siguranță. Solicitați un aspect de instalare înainte de a pregăti site-ul.
Discutați despre cerințele dvs. de tăiere a pietrei cu Haineng
HTQ700GLFerăstrău cu punte CNC cu 5 axecombină controlul CNC, programarea de import CAD, o gamă de lame de 350–700 mm, mișcarea reglabilă a capului de tăiere și o structură sudata rigidă integrală. O configurație opțională a frezei poate extinde utilizarea acesteia la sarcini suplimentare adecvate de prelucrare a blatului.
Pentru a determina dacă mașina se potrivește nevoilor dumneavoastră de producție, împărtășiți tipul de material, dimensiunile piesei de prelucrat, operațiunile necesare și desene reprezentative cu Haineng. Furnizorul poate ajuta apoi la confirmarea configurației adecvate a mașinii și a echipamentului opțional.
